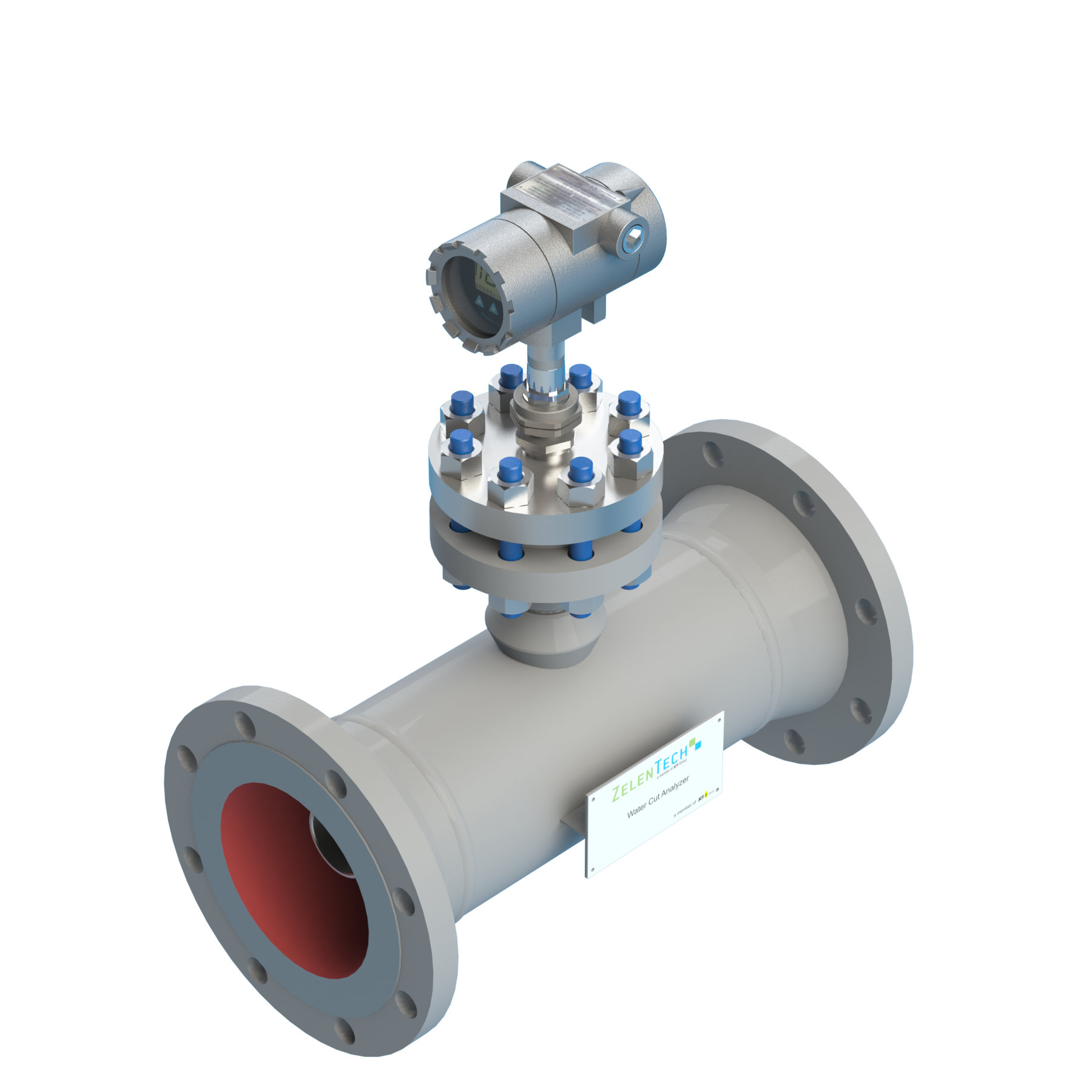

ZT-100 F-serien
Flänsad vattenhaltsanalysator med fullständig radiografisk svetsinspekterbarhet
Svetshalsflänsar
ZT-100 F-serien använder svetshalsflänsar för både processanslutningen och sensorns inträde. Denna design underlättar radiografisk (röntgen) inspektion av alla svetsar — en betydande fördel för kvalitetssäkring och verifiering av tryckintegritet. Sektionen är 100% kompatibel med huvudledningens rörspecifikationer, vilket säkerställer sömlös integration i alla rörsystem.
Den flänsade givaren, tillverkad i 316L eller annat austenitiskt rostfritt stål, ger isokinetisk mätning — sensorgeometrin introducerar inga flödesstörningar som kan leda till mätfel. Tillgänglig från 4″ till 48″ nominella storlekar med tryckklasser upp till klass 1500#.
Nyckelfunktioner
Svetshalsflänsar
Både processanslutningar och sensorinträde använder svetshalsflänsar, vilket möjliggör fullständig radiografisk (röntgen) inspektion av varje svets för verifierad tryckintegritet.
Isokinetisk mätning
Den flänsade givargeometrin introducerar inga flödesstörningar, vilket eliminerar mätfel orsakade av flödesprofilstörningar.
Utblåsningssäker sensor
Självlåsande sensordesign säkerställer att givaren inte kan matas ut under processtryck, och ger inneboende säkerhet utan sekundär fasthållning.
Valfri integrerad statisk blandare
FM-serievarianten inkluderar en integrerad statisk blandare uppströms sensorn för förbättrad mätnoggrannhet vid stratifierade flödesförhållanden.
Valfri densitetskompensation
Inbyggd densitetskompensation korrigerar för variationer i råoljedensitet och temperatur, vilket förbättrar noggrannheten vid föränderliga processförhållanden.
Certifierad för riskområden
ETL US/CAN, ATEX och GOST-certifierad för installation i explosiva atmosfärer i globala jurisdiktioner.
Tekniska specifikationer
Mätprestanda
| Low Cut | High Cut | |
| Mätområde | 0–25% | 0–100% |
| Upplösning | 0.001% | 0.05% |
| Noggrannhet | 0.01% | 0.05% |
| Repeterbarhet | 0,01% absolut | |
| Känslighet | 0.01% | |
Mekanisk
| Nominella storlekar | 4″ till 48″ |
| Trycklass | Upp till klass 1500# |
| Processtemperatur | +120°C (högtemperatur tillval tillgängligt) |
| Vätmedelsmaterial (sensor) | SS316L (tillval Duplex, Inconel eller andra stål) |
| Vätmedelsmaterial (mätsträcka) | A106 Gr B (alla standard rörsmaterial tillgängliga) |
| Tätningar & isolatorer | PEEK |
| Processanslutning | ANSI, DIN, JIS |
Electronics
| Principle of Operation | High Frequency Digital Capacitance |
| Output Signal | 4–20mA |
| Digital Communication | Modbus RTU (RS-485) |
| Power Supply | 24VDC (4-wire) |
| Power Consumption | 2W Max |
| Measurement Rate | 1000 per second |
| Ambient Temperature | –20°C to +60°C |
| Ingress Protection | IP66 |
Applikationer
Mätöverföring
Fiskala mätstationer som kräver noggrann vatteninnehållsmätning för nettoljeberäkningar och allokering.
Rörledningsövervakning
Kontinuerlig kvalitetsövervakning i råolje- och produktrörledningar för att detektera förhållanden utanför spec.
Separatorutlopp
Övervakning av vattengenombrott från separatorer för att verifiera separationseffektivitet och skydda nedströms utrustning.
Mätskidar
Integrerad i mätskidpaket för kompletta lösningar för flödesmätning och kvalitetsövervakning.
Konfigurera din ZT-100 F-serien
Ange din rördimension, flänsklass, processförhållanden och certifieringar så ger vi en komplett offert.
