Monitoramento de Emulsão de Água em Combustível para Redução de NOx Marítimo
Medição em tempo real da proporção água-combustível em sistemas WIFE. Mantenha a emulsão ótima para conformidade IMO Tier II/III sem diluir excessivamente o combustível.
O Desafio
Emulsão de água em combustível (WIFE) é uma técnica estabelecida para reduzir emissões de óxido de nitrogênio (NOx) de motores diesel marítimos. Ao emulsificar uma quantidade controlada de água doce no óleo combustível antes da combustão, as temperaturas de pico de chama no cilindro são reduzidas. Como a formação de NOx é exponencialmente dependente da temperatura de combustão, mesmo uma redução moderada na temperatura de pico resulta em uma queda significativa na produção de NOx — tipicamente 30–60% de redução com 15–30% de adição de água, suficiente para atender requisitos IMO Tier II e contribuir para estratégias de conformidade Tier III.
Controle de Proporção
A proporção água-combustível deve ser mantida dentro de uma faixa estreita. Pouca água e a redução de NOx é insuficiente. Muita água e a qualidade da combustão degrada — falhas de ignição, aumento de material particulado e perda de potência.
Estabilidade da Emulsão
A emulsão deve ser estável e homogênea quando chega aos injetores. O tamanho e distribuição das gotículas de água afetam diretamente o desempenho de combustão. A proporção deve ser verificada após o emulsificador, não apenas no ponto de injeção de água.
Condições Operacionais Variáveis
Carga do motor, viscosidade do combustível e pressão de fornecimento de água variam durante a operação. O sistema de emulsão deve se adaptar, e a medição deve rastrear a proporção real em tempo real — sem depender apenas de cálculos de velocidade de bomba.
Documentação de Conformidade
O Código Técnico de NOx da IMO exige demonstração de que sistemas de controle de emissão operam corretamente. Medição contínua da proporção água-combustível fornece os dados auditáveis necessários para verificação do estado de porta e estado de bandeira.
Como a Zelentech Resolve
O Monitor WIFE ZT-100 é instalado em linha na linha de combustível emulsificado entre o emulsificador e a entrada de combustível do motor. Mede a proporção água-combustível da emulsão continuamente, fornecendo um sinal de feedback em tempo real para o sistema de controle de emulsão.
Diferentemente de cálculos de proporção baseados em medidores de vazão que inferem a proporção a partir de medições separadas de vazão de água e combustível, o ZT-100 WIFE mede a composição real da mistura emulsificada após a mistura. Isso captura qualquer desequilíbrio por desvio de bomba, variações de pressão ou mistura incompleta que métodos baseados em vazão não detectam.
A saída 4–20mA alimenta diretamente o sistema de controle WIFE como variável de processo para controle de proporção em malha fechada. A taxa de atualização de 1 segundo permite controle preciso mesmo durante mudanças rápidas de carga quando a taxa de injeção de água deve se ajustar rapidamente.
Medição Direta de Composição
Mede a proporção real água-combustível na emulsão — não um cálculo de medidores de vazão separados. Captura erros de mistura e desvio de bomba.
Controle em Malha Fechada
Taxa de atualização de 1 segundo permite que o sistema WIFE mantenha controle de proporção preciso através de mudanças de carga do motor e trocas de combustível.
Registro de Conformidade
Medição registrada continuamente da proporção água-combustível fornece dados auditáveis para verificação de conformidade com o Código Técnico de NOx da IMO.
Maersk Safemarin Chambal — WIFE Emulsion Control

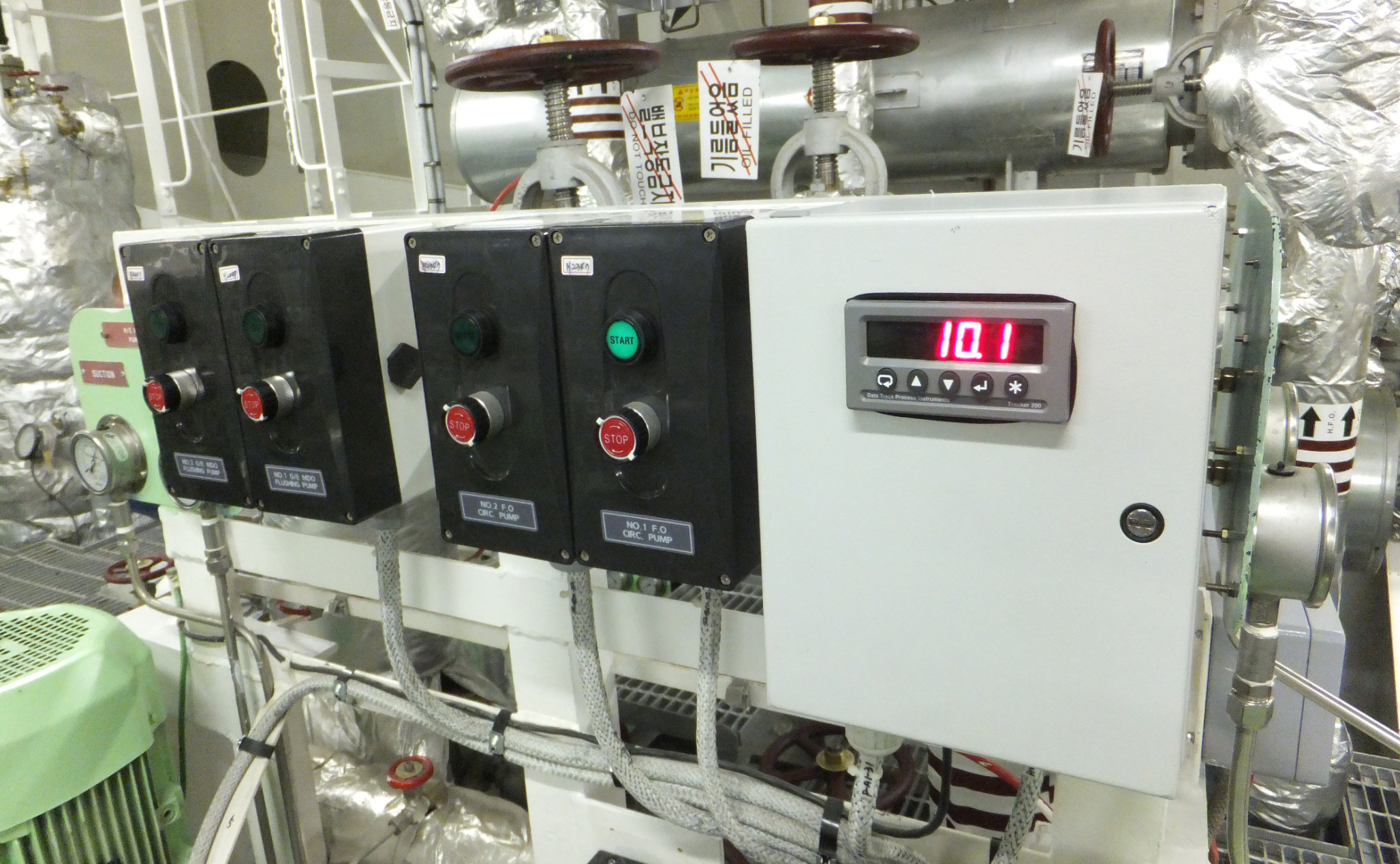

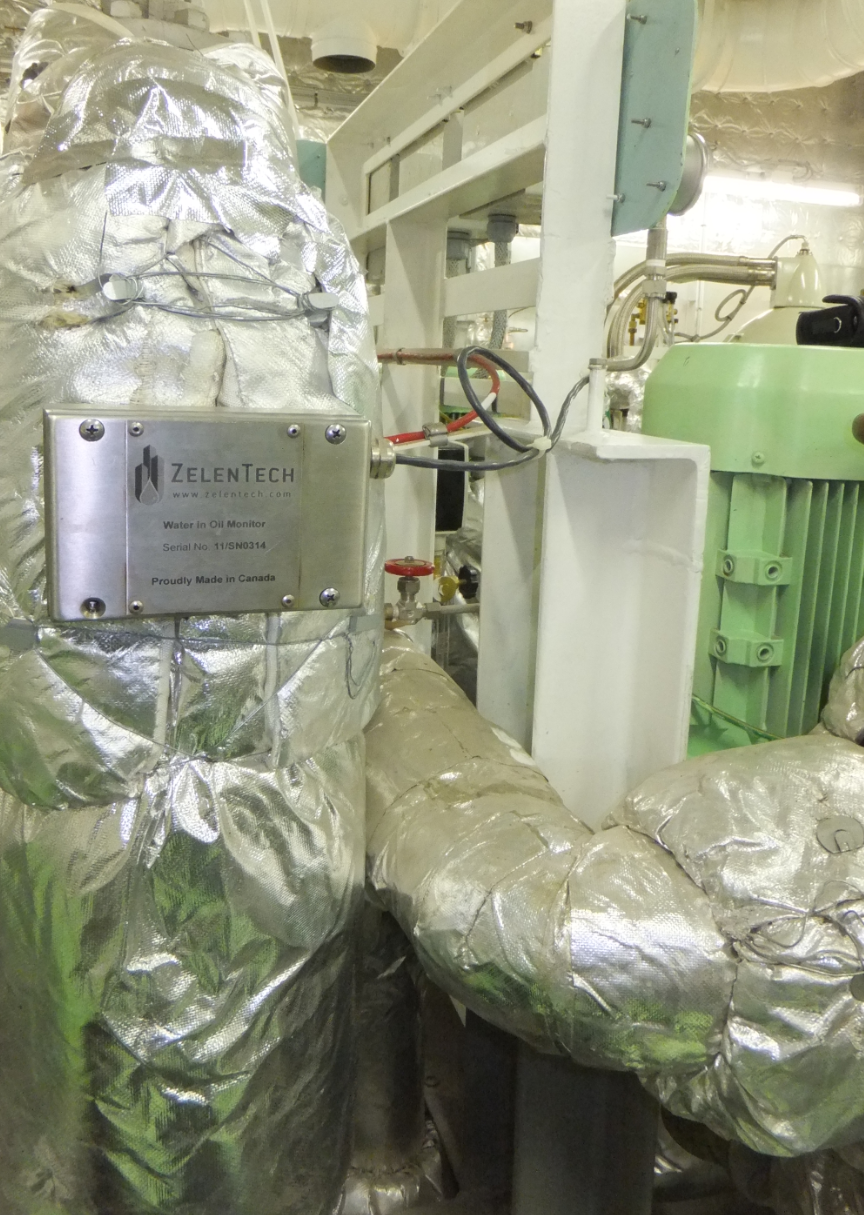

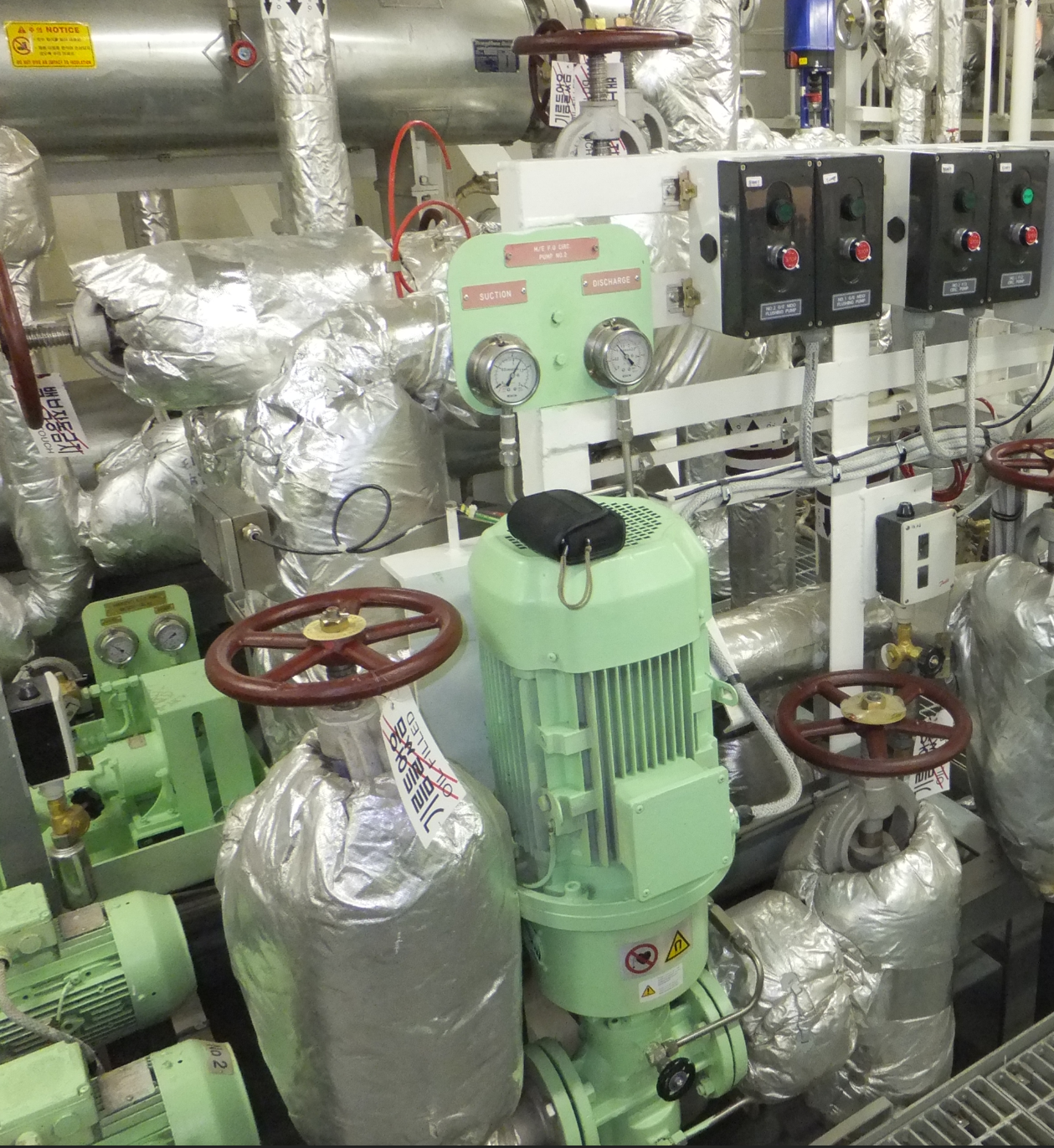

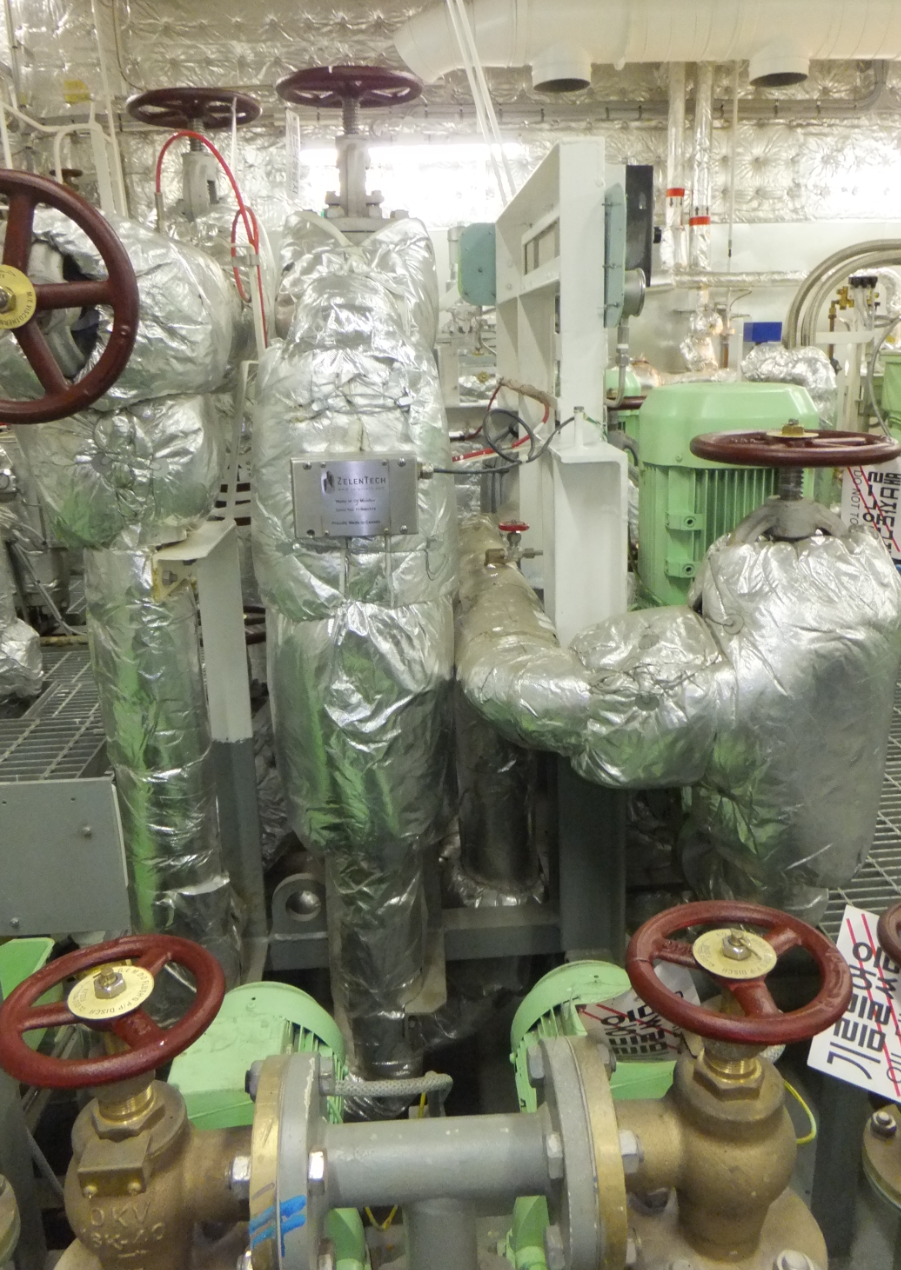

Aboard the container vessel Safemarin Chambal, the ZT100 WIFE monitor continuously measures the water-in-fuel emulsion ratio in the heavy fuel oil supply. Real-time feedback keeps the emulsion within the target range for effective NOx reduction and stable combustion, while the control panel gives engine crew instant visibility of system performance.
Especificações Principais
| Meio | Emulsão de água em combustível (HFO + água, MDO + água) |
| Faixa de Medição | 0–50% de água no combustível (faixa operacional típica 15–30%) |
| Medição | Proporção água-combustível (% em volume) |
| Tempo de Resposta | 1 segundo |
| Alimentação | 24 VDC, alimentação em loop |
| Saída | 4–20mA (para malha de controle WIFE) + HART |
| Instalação | Em linha na linha de combustível emulsificado, após emulsificador, antes do motor |
| Redução de NOx | Tipicamente 30–60% com 15–30% de adição de água (dependente do motor) |
