Mezclador estatico de triple accion ZTMX
Carretes de mezcla construidos a pedido para transferencia de custodia, muestreo y medicion de procesos
Mezcla de triple accion
El ZTMX consiste en una matriz de elementos de mezcla disenados de manera optima dentro de una seccion de carrete bridada. Cada elemento divide el flujo en dos corrientes a diferentes angulos, produciendo mezcla por corriente cruzada. Los vacios detras de cada elemento crean vortices adicionales de retromezcla, de modo que en efecto tres etapas de mezcla interactuan simultaneamente — de ahi "triple accion."
Cada ZTMX se construye a pedido. Calculamos el numero de elementos y la longitud del carrete para lograr una relacion aceptable de mezcla-energia para su aplicacion especifica. Muy poca mezcla produce muestras no representativas; demasiada desperdicia energia de bombeo y aumenta el desgaste. Disenamos el equilibrio correcto para sus condiciones de flujo.

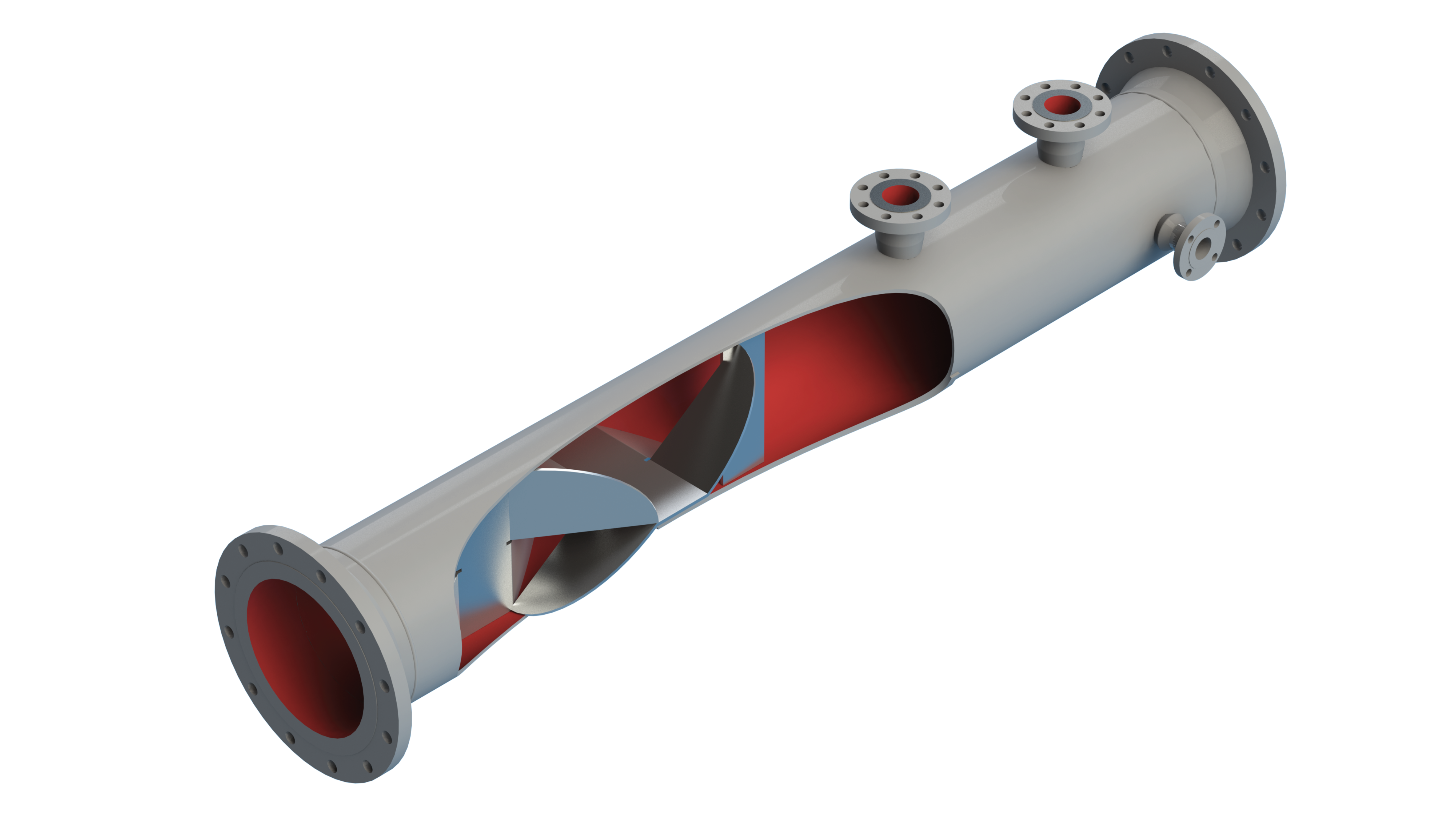

Carrete de medicion configurable
El ZTMX puede suministrarse como un carrete de medicion completo con conexiones integradas de inyeccion y medicion. Los puertos de inyeccion de quimicos se instalan aguas arriba de los elementos de mezcla, asegurando la dispersion completa de inhibidores de corrosion, demulsificantes u otros quimicos de tratamiento antes de que lleguen a la instrumentacion aguas abajo.
Aguas abajo del mezclador, el carrete puede equiparse con puertos para analizadores de corte de agua, sondas de muestra y transmisores de temperatura o presion — posicionados a la distancia optima de los elementos de mezcla donde la homogeneidad del flujo es maxima. Los puertos de muestreo se ubican en cumplimiento con API MPMS Capitulo 8.2 e ISO 3171, tipicamente 2–4 diametros de tuberia aguas abajo, para lograr muestras representativas.
Este enfoque de carrete unico elimina la necesidad de secciones de tuberia separadas, reduciendo el costo de instalacion y asegurando el espaciado correcto entre los puntos de inyeccion, mezcla y medicion.
Beneficios del producto
Distribucion efectiva de agua
En flujo multifasico, el agua se deposita en el fondo de la tuberia mientras el aceite fluye por encima. El ZTMX fuerza la fase mas pesada hacia arriba en la corriente de flujo y la distribuye uniformemente en toda la seccion transversal de la tuberia, permitiendo muestreo y medicion precisos.
Enderezamiento de flujo
Una seccion de enderezamiento de flujo aguas abajo elimina el remolino residual y las fuerzas axiales despues de los elementos de mezcla. Esto previene que los efectos centripetos lancen la fase dispersa de vuelta a la pared de la tuberia antes de que alcance el punto de muestra o medicion.
Baja caida de presion
La geometria del elemento esta disenada para lograr el coeficiente de variacion (CoV) de mezcla requerido con la menor perdida de energia posible. La caida de presion se calcula por proyecto y tipicamente esta en el rango de 0,1–0,5 bar.
Cero mantenimiento
Sin partes moviles, sin alimentacion electrica, sin consumibles. El ZTMX es un dispositivo completamente pasivo que opera indefinidamente sin intervencion.
Integrado con ZT-100
El ZTMX puede combinarse con nuestro analizador de corte de agua ZT-100 en un conjunto de carrete unico, proporcionando mezcla y medicion en una instalacion compacta.
Capacidad completa de fabricacion
Nuestra instalacion de produccion esta completamente calificada para procedimientos de soldadura con certificaciones, END y recubrimientos personalizados. Podemos cumplir cualquier requisito de especificacion de tuberias.
Especificaciones tecnicas
| Tamanos de tuberia | ¾" a 48" (tamanos personalizados disponibles) |
| Clasificaciones de brida | ANSI 150, 300, 600, 900 |
| Conexiones finales | Bridas de cuello soldado (RF o RTJ), extremos de preparacion para soldadura a tope, roscado NPT |
| Material del cuerpo | Acero al carbono (todos los grados), SS 316L, SS duplex, CS de baja temperatura (SA-333 Gr.6), CS calmado |
| Material de los elementos | Acero inoxidable 316L estandar; aleaciones exoticas bajo pedido |
| Cedula de tuberia | Segun especificacion del cliente o codigo de diseno aplicable (ASME B31.3 por defecto) |
| Presion de diseno | Segun clasificacion de la brida |
| Temperatura de diseno | −29°C a +200°C |
| Efectividad de mezcla | CoV ≤ 5% en condiciones de flujo recomendadas |
| Caida de presion | Calculada por proyecto (tipicamente 0,1–0,5 bar) |
| Longitud del carrete | 3D a 5D dependiendo del tamano de tuberia, numero de elementos y configuracion |
| Puertos opcionales | Conexiones para sondas de muestra (bridadas o NPT), puertos de inyeccion de quimicos, puertos de instrumentacion |
| Normas | ISO 3171, API MPMS Capitulo 8, ASME B31.3 |
Aplicaciones tipicas
Transferencia de custodia & LACT
Asegurando que el agua y sedimento de fondo (BS&W) este distribuido de manera homogenea en toda la tuberia para muestreo fiscal preciso y medicion en puntos de transferencia de custodia.
Medicion de corte de agua
Acondicionamiento de flujo aguas arriba de analizadores de corte de agua para que el instrumento vea una seccion transversal representativa en lugar de capas estratificadas.
Inyeccion de quimicos
Dispersion de demulsificantes, inhibidores de corrosion y otros quimicos de tratamiento inyectados en corrientes de petroleo crudo, condensado o agua producida.
Patines de medicion
Pre-instalado en la fabricacion de patines de medicion para rendimiento de mezcla compacto y probado en paquetes modulares para instalaciones en tierra y costa afuera.
Como construimos su mezclador
Cada ZTMX se disena e ingenieria a medida y se construye a pedido. Asi es como pasamos de sus requisitos a un carrete entregado y listo para instalar.
Comparta sus requisitos
Indiquenos su tamano de tuberia, caudal, propiedades del fluido, clase de presion y cualquier requisito especifico de puertos o conexiones. Envie una solicitud de presupuesto o contacte directamente a nuestro equipo de ingenieria.
Ingenieria y cotizacion
Nuestros ingenieros calculan el numero optimo de elementos de mezcla, la longitud del carrete y la caida de presion esperada para sus condiciones. Recibe una cotizacion detallada con un plano dimensional para revision.
Aprobacion de diseno
Revise el plano y las especificaciones. Refinamos el diseno hasta que cumpla exactamente con sus requisitos — incluyendo materiales, recubrimientos, END y documentacion.
Fabricacion y entrega
Una vez aprobado, su ZTMX se fabrica, inspecciona y prueba a presion. Le mantenemos informado durante toda la produccion y enviamos directamente a su sitio.
Fabricacion e instalaciones

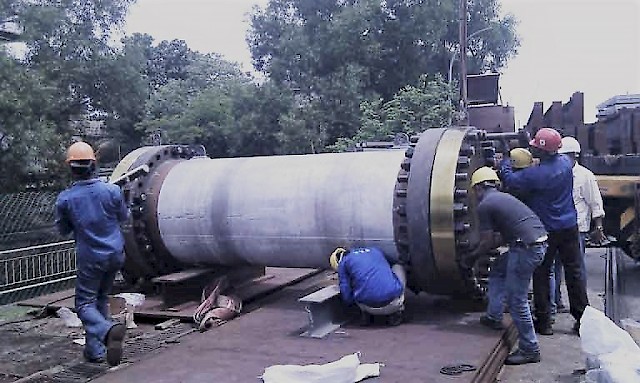

Gran carrete ZTMX siendo cargado con grua para instalacion

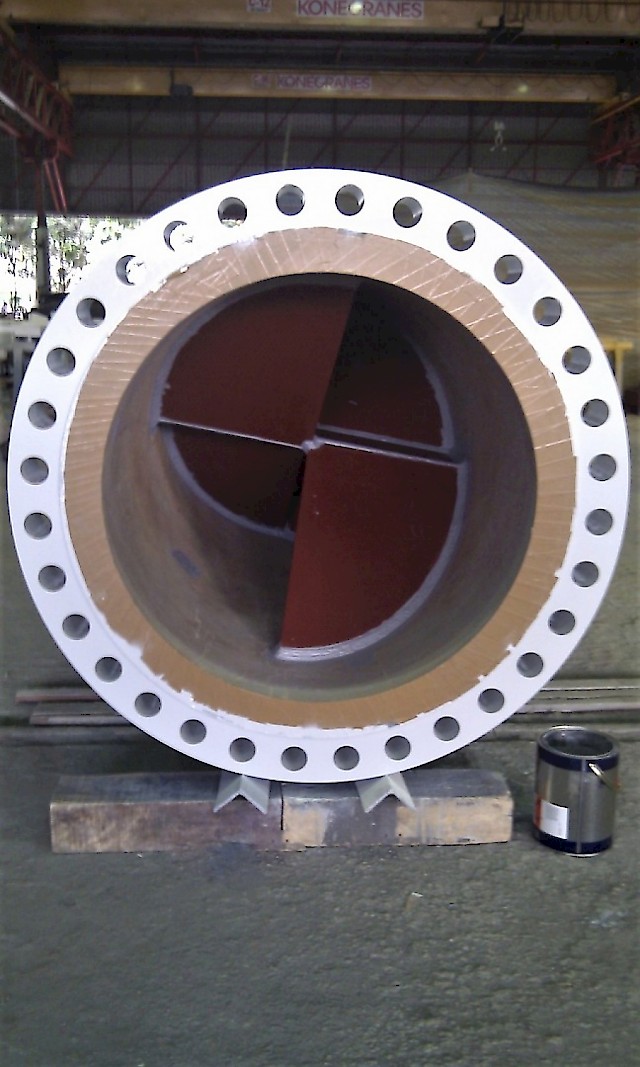

Vista frontal de gran diametro mostrando los elementos de mezcla internos en sitio
Elementos de mezcla en forma de cruz dentro del carrete durante la fabricacion

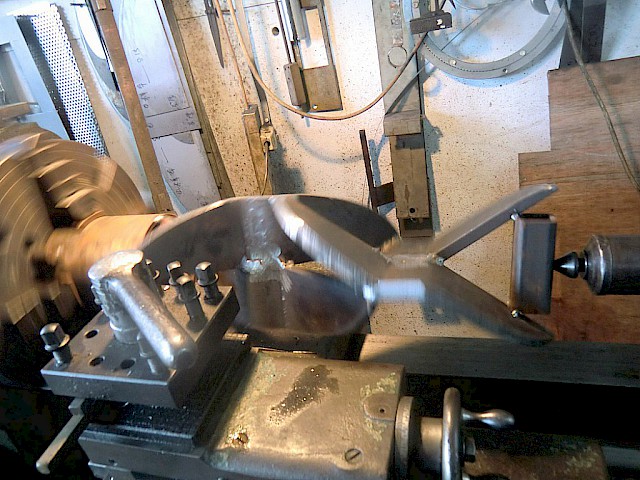

Paleta de mezcla siendo mecanizada en torno

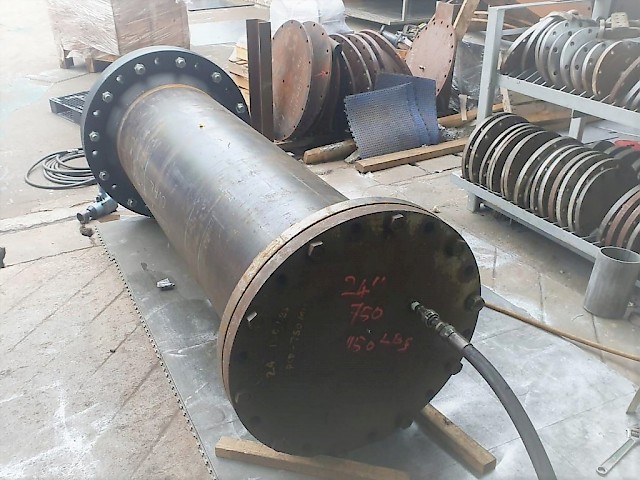

Carrete de 24" 750# con conexiones bridadas en taller

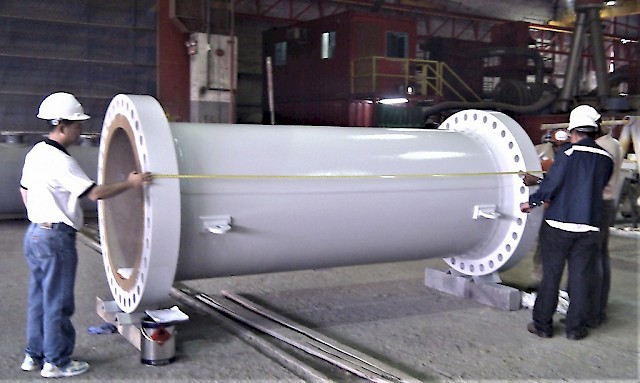

Carrete pintado en inspeccion dimensional

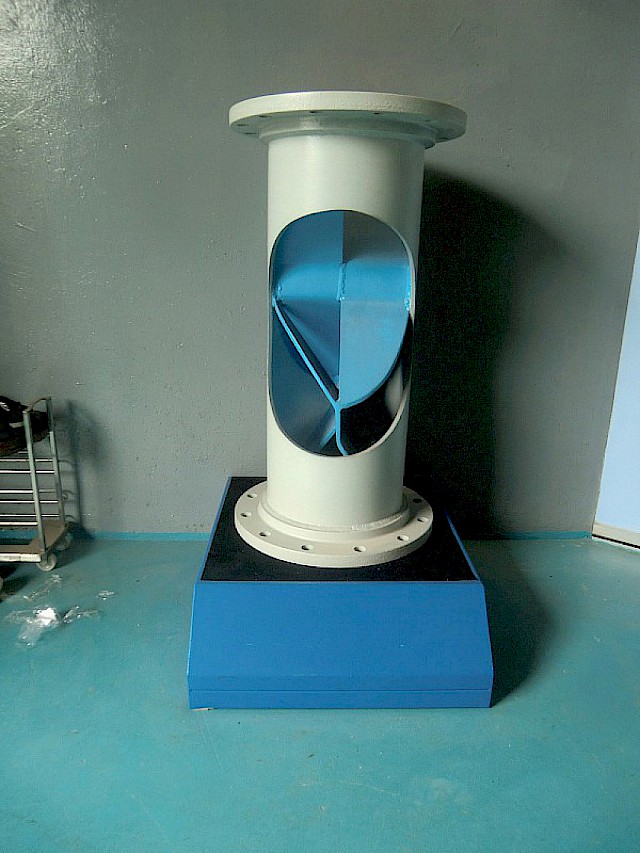

Modelo de exhibicion en corte mostrando los elementos internos de triple accionCon el ZTMX, no tendra sentimientos encontrados
Desde carretes de laboratorio de ¾" hasta mezcladores de linea troncal de 48", tenemos la capacidad de disenar y fabricar una solucion que se adapte exactamente a su sistema.
